Codici errore Opalia F Low NOx: cosa significa il codice sul display?

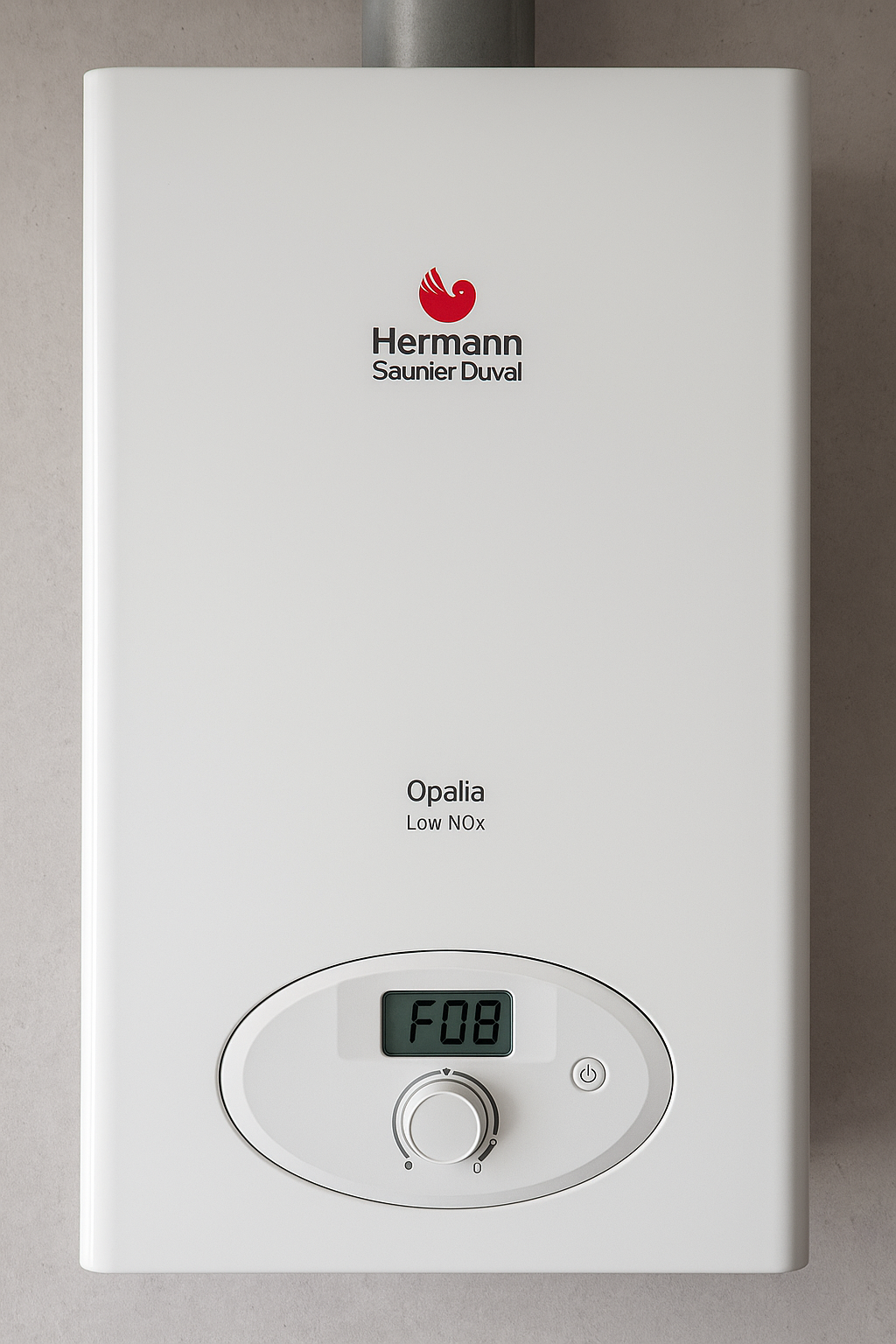

Apri il rubinetto dell’acqua calda ma lo scaldabagno Opalia F Low NOx non parte, si spegne oppure mostra una sigla come F.28, F.33 o F.164?

Il codice visualizzato è il punto da cui partire, non il nome del ricambio da acquistare.

Su Opalia F Low NOx l’elettronica controlla accensione, presenza della fiamma, ventilatore, pressostato, temperature e altre condizioni di funzionamento. Quando rileva un’anomalia, il messaggio di errore ha priorità sulle normali informazioni mostrate dal display.

La gamma Opalia F Low NOx è uno scaldabagno istantaneo a gas a camera stagna con accensione elettronica ed è disponibile nelle versioni da 12, 15 e 17 litri. Il produttore distingue questa famiglia sia da Opalia C Low NOx sia da Opalia External F Low NOx

Questa distinzione è importante: non conviene utilizzare una tabella errori Opalia generica senza prima verificare la versione esatta dell’apparecchio.

Prima di cercare il guasto: quale Opalia F possiedi?

Le istruzioni ufficiali considerate in questa guida comprendono le versioni:

• F 12/1 LRT H-IT e P-IT;
• F 15/1 LRT H-IT e P-IT;
• F 17/1 LR H-IT e P-IT.

La sigla 12, 15 o 17 identifica la portata nominale della rispettiva versione, mentre H e P distinguono l’alimentazione prevista. I codici articolo sono riportati direttamente nel manuale ufficiale.

Prima di acquistare un componente controlla quindi sempre la targhetta del tuo scaldabagno.

Opalia F Low NOx non fa acqua calda: non sempre è un guasto

Prima ancora di concentrarsi sui codici F.xx, vale la pena controllare un comportamento molto comune: il rubinetto è aperto ma non arriva acqua calda.

Il manuale Hermann indica diverse condizioni che possono causarlo. Per esempio, una portata inferiore a 2,5 l/min può non essere sufficiente per il normale funzionamento; possono inoltre esserci aria nella tubazione gas, un’interruzione dell’alimentazione elettrica oppure l’arresto automatico previsto dopo un utilizzo continuo molto lungo.

Se non compare un errore, controlla quindi prima:

• che l’apparecchio sia acceso;
• che ci sia alimentazione elettrica;
• che il gas sia disponibile;
• che il rubinetto dell’acqua calda abbia una portata sufficiente;
• che non si tratti dell’arresto dopo un lungo utilizzo continuo.

Anche il fatto che la ventola continui a girare per un certo periodo dopo aver chiuso l’acqua calda non indica necessariamente un guasto: il manuale spiega che in questa fase vengono scaricati i fumi residui.

Codici errore Opalia F Low NOx: tabella pratica

La tabella deriva dalla diagnostica riportata nel manuale di installazione e manutenzione ufficiale Opalia F Low NOx.

F.28 Opalia Low NOx: lo scaldabagno non si accende

Se compare F.28, Opalia F Low NOx non è riuscito a completare correttamente la fase di accensione.

Hermann indica tra le possibili cause un’interruzione dell’alimentazione gas, una pressione dinamica del gas insufficiente, un problema di messa a terra oppure un’alimentazione dell’aria comburente insufficiente.

Per l’utente questo significa soprattutto evitare diagnosi troppo rapide.

F.28 non significa automaticamente elettrodo guasto.

Senza aprire lo scaldabagno puoi verificare semplicemente che:

• il gas sia disponibile;
• il rubinetto gas sia aperto;
• l’apparecchio sia correttamente alimentato.

Se F.28 ricompare dopo lo sblocco, occorre controllare l’intero sistema di accensione e combustione.

F.29: parte ma la fiamma non rimane accesa

Il codice F.29 assomiglia a F.28, ma la situazione è diversa.

Con F.28 l’accensione fallisce nella fase iniziale.

Con F.29 l’anomalia si manifesta durante il funzionamento.

Tra le possibili condizioni indicate dal costruttore ci sono alimentazione gas interrotta, pressione del gas insufficiente, ricircolo non corretto dei prodotti della combustione e accensione irregolare.

Se capita una sola volta, può avere senso effettuare il ripristino previsto dal manuale. Se ritorna, il problema va diagnosticato.

F.33 o F.37: pressostato e ventilatore non sono la stessa cosa

Questi due codici sono facili da confondere.

F.33 riguarda il pressostato. Il manuale considera tra le possibili cause il pressostato differenziale, il ventilatore oppure un problema nel cablaggio.

F.37 riguarda invece la velocità del ventilatore. Possono essere coinvolti ventilatore, collegamenti o scheda elettronica.

Questo significa che:

F.33 non equivale automaticamente a pressostato guasto.

F.37 non equivale automaticamente a ventilatore da sostituire.

È necessario verificare il sistema prima di ordinare il componente.

F.171: il ventilatore può non essere l’unico responsabile

F.171 viene indicato come errore ventilatore, ma il manuale aggiunge una possibilità molto importante: una tubazione dell’aria di alimentazione o dei fumi ostruita.

Possono quindi essere interessati il ventilatore, il percorso aria-fumi oppure la scheda elettronica.

È uno dei casi in cui sostituire direttamente il ventilatore potrebbe non risolvere nulla.

Trattandosi del circuito di combustione e scarico fumi, i controlli devono essere eseguiti da personale qualificato.

F.164: lo scaldabagno si spegne dopo 45 minuti

Questo è un codice particolare perché non indica necessariamente un componente guasto.

F.164 viene visualizzato quando il bruciatore si disinserisce automaticamente dopo 45 minuti di funzionamento continuo.

Il manuale indica semplicemente di chiudere per un momento il rubinetto dell’acqua calda.

Se quindi F.164 compare dopo un prelievo molto lungo di acqua calda, non partire subito alla ricerca di sensori, schede o altri ricambi.

F.167: prima di cambiare la scheda, controlla la tensione

Il codice F.167 indica una tensione di alimentazione insufficiente.

La documentazione tecnica prevede il controllo dell’alimentazione elettrica e utilizza come riferimento una tensione superiore a 195 V.

È un esempio importante: un’anomalia visualizzata dallo scaldabagno può dipendere dalla rete elettrica e non da un componente interno.

F.168: Opalia rileva una possibile fuoriuscita d’acqua

Il codice F.168 riguarda il sensore di fuoriuscita acqua.

La causa può essere effettivamente acqua presente all’interno dell’apparecchio, ma anche un problema al sensore, al cablaggio o alla scheda elettronica.

Se è visibile una perdita, chiudi l’acqua e richiedi un controllo.

Non utilizzare F.168 come indicazione automatica per acquistare il sensore: prima bisogna capire se sta rilevando una perdita reale.

F.00, F.01, F.10 e F.11: attenzione ai sensori

I primi quattro codici della diagnostica riguardano i sensori utilizzati per il controllo delle temperature dell’aria.

F.00 e F.01 indicano interruzioni dei relativi circuiti; F.10 e F.11 segnalano invece condizioni di cortocircuito.

Il manuale prevede verifiche su sensore, connettori e cablaggio.

Anche qui vale la stessa regola: prima collegamenti e diagnosi, poi eventualmente il ricambio.

F.20: è intervenuta una sicurezza

Il codice F.20 riguarda lo spegnimento di sicurezza comandato dal limitatore di temperatura.

Il controllo tecnico può interessare limitatore di sicurezza, fusibile termico, cablaggio e circuito elettronico.

Non è quindi corretto ridurre F.20 a un generico “sensore temperatura guasto”.

F.27: fiamma rilevata quando non dovrebbe esserci

Il codice F.27 riguarda una condizione di rilevazione anomala della fiamma.

Tra gli elementi previsti nella diagnosi Hermann compaiono elettrodo di sorveglianza ed elettronica.

Poiché riguarda il controllo della combustione, l’intervento deve essere lasciato a un tecnico.

F.199: quando i reset sono diventati troppi

Se compare F.199, il sistema sta segnalando reset troppo frequenti.

È un messaggio molto chiaro: continuare a sbloccare l’apparecchio senza individuare la causa non è una soluzione.

Se Opalia richiede ripetutamente il reset, è necessario capire quale anomalia provoca il blocco.

Come resettare Hermann Opalia F Low NOx

Il manuale d’uso indica alcuni tentativi che possono essere effettuati dall’utente quando compare un messaggio di errore:

1. chiudere e riaprire più volte il rubinetto dell’acqua calda;
2. spegnere e riaccendere lo scaldabagno;
3. utilizzare il tasto di sblocco.

Se l’apparecchio rileva un guasto cinque volte consecutive nell’arco di 15 minuti, il funzionamento viene bloccato per 15 minuti. Il manuale prevede il pulsante di riattivazione per il reset.

Se il problema continua a presentarsi, Hermann indica di rivolgersi a un tecnico qualificato.

S.190 e S.191: questi non sono errori

Sul display possono comparire anche sigle che iniziano con S.

È importante distinguerle dai codici F.xx.

S.190 indica che la temperatura dell’acqua calda è inferiore al valore di riferimento.

S.191 indica che la temperatura dell’acqua calda supera il valore di riferimento.

Il manuale li classifica come codici di stato, specificando che non rappresentano guasti e non richiedono interventi.

Cosa controllare prima di chiamare l’assistenza

Prima di pensare a una riparazione puoi verificare soltanto ciò che non richiede l’apertura dello scaldabagno:

• alimentazione elettrica;
• disponibilità del gas;
• apertura del rubinetto gas;
• sufficiente portata dell’acqua;
• codice effettivamente visualizzato;
• eventuale tentativo di sblocco previsto dal manuale.

Hermann specifica che installazione, manutenzione, riparazione e regolazioni del gas devono essere eseguite da personale qualificato.

Il codice errore non dice quale ricambio comprare

Un codice restringe la ricerca, ma non identifica necessariamente un componente guasto.

Per esempio:

F.28 ≠ automaticamente elettrodo

F.33 ≠ automaticamente pressostato

F.37 ≠ automaticamente ventilatore

F.168 ≠ automaticamente sensore perdita

Solo dopo aver individuato la causa ha senso cercare il componente.

Se il ricambio è già stato identificato correttamente, puoi verificare codice e compatibilità tra i ricambi Hermann Saunier Duval Opalia disponibili sul sito.

Prima il codice, poi la causa

La diagnostica di Opalia F Low NOx è utile soprattutto quando viene interpretata nel modo corretto.

F.28 restringe la ricerca verso accensione e alimentazione gas.

F.33 porta verso pressostato, ventilatore e relativi collegamenti.

F.167 suggerisce di controllare prima l’alimentazione elettrica.

F.164, invece, può essere semplicemente una normale protezione dopo un utilizzo continuativo molto lungo.

Questa è la differenza tra leggere un codice errore e sostituire componenti a tentativi.

Se possiedi un’altra famiglia Hermann Saunier Duval, utilizza invece la guida specifica del modello: Opalia C, Opalia External F Low NOx e le caldaie Hermann possono avere sistemi diagnostici differenti. Hermann mantiene infatti documentazione separata per le diverse gamme.

Nota di sicurezza: se avverti odore di gas, non utilizzare fiamme, interruttori elettrici o altri dispositivi nell’edificio; aerare i locali, interrompere il gas se possibile in sicurezza e seguire le indicazioni previste dal costruttore. Gli interventi su gas, combustione, circuito aria-fumi e dispositivi di sicurezza devono essere eseguiti da personale qualificato.
