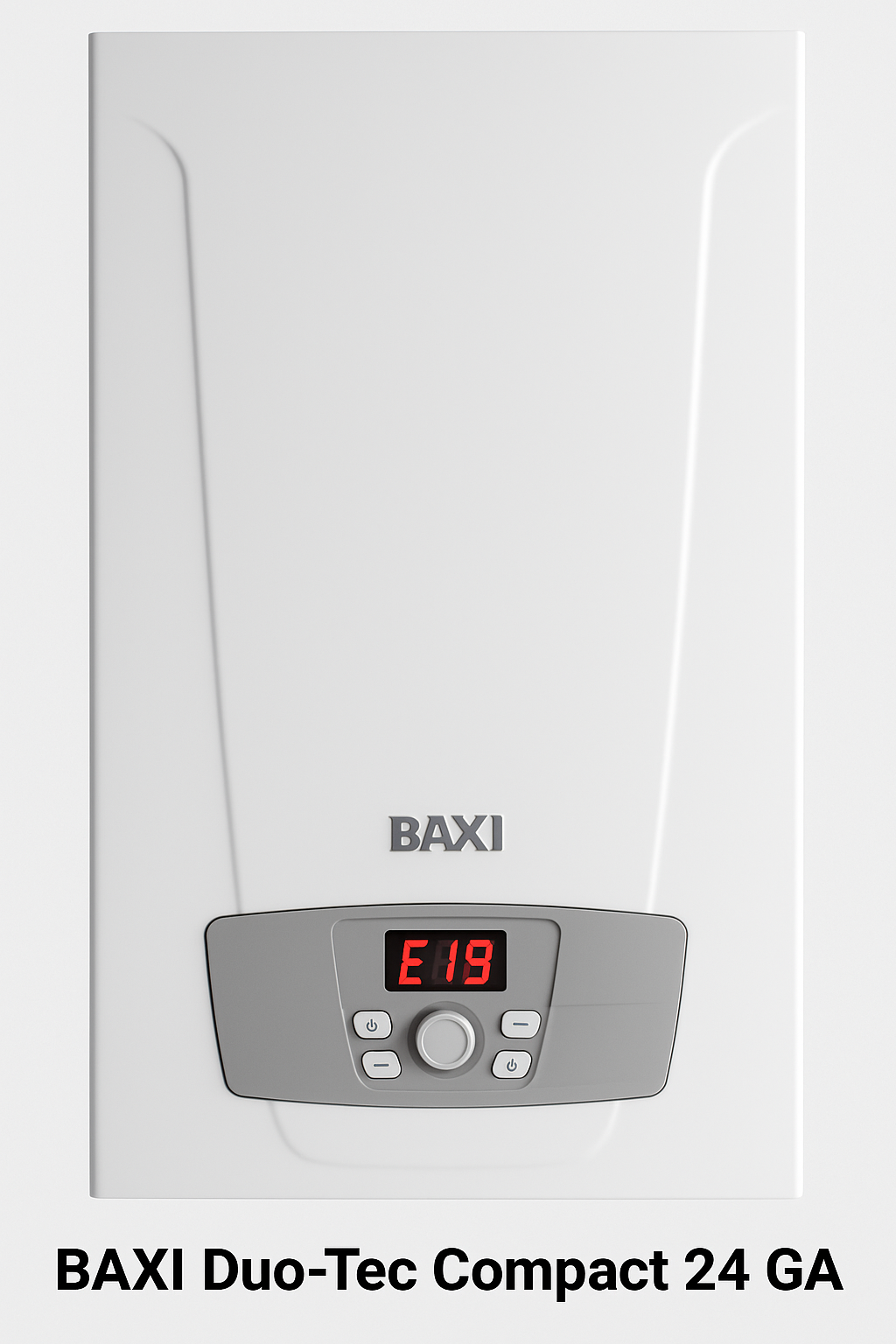

Codici errore Baxi Duo-Tec Compact 24 GA: significato, cause e controlli

Quando una Baxi Duo-Tec Compact 24 GA rileva un'anomalia, sul display compare un codice che permette di capire in quale area cercare il problema.

La cosa più importante è non interpretare il codice come il nome del ricambio da sostituire.

Codice errore → area del problema → diagnosi → eventuale ricambio.

Questa è la sequenza corretta.

Per esempio:

• 118 riguarda la pressione idraulica troppo bassa;
• 125 riguarda la mancata circolazione dell'acqua;
• 133 riguarda la mancata accensione;
• 160 interessa il funzionamento del ventilatore.

Vediamo quindi come leggere correttamente tutti i principali codici della Duo-Tec Compact 24 GA.

Trova subito il codice visualizzato sulla tua Baxi Duo-Tec Compact 24 GA

Che tipo di errore mostra la tua Duo-Tec Compact 24 GA?

Invece di considerare ogni codice come un guasto isolato, è più utile dividerli in famiglie di anomalie.

Questo permette di capire immediatamente quale parte della caldaia richiede attenzione.

Errori di pressione e circolazione: 109, 110, 117, 118 e 125

Questi codici riguardano principalmente il circuito idraulico.

109 – presenza di aria nel circuito

Può indicare la presenza di aria che interferisce con la normale circolazione dell'acqua.

110 – sovratemperatura

La sicurezza interviene quando la temperatura supera i valori previsti. Tra le condizioni da verificare possono esserci una pompa bloccata o aria nel circuito.

117 – pressione troppo alta

La pressione del circuito idraulico ha raggiunto un valore eccessivo. È opportuno controllare pressione, sistema di carico e, se il problema ritorna, vaso di espansione e circuito idraulico.

118 – pressione troppo bassa

È uno dei codici più utili per l'utente perché permette di controllare immediatamente la pressione indicata dalla caldaia.

Se dopo il ripristino la pressione continua a diminuire, possono essere presenti:

• una perdita;
• un problema al vaso di espansione;
• un'anomalia della valvola di sicurezza;
• un problema nel circuito di carico.

125 – mancata circolazione dell'acqua

Può rendere necessario controllare circolatore, presenza di aria, eventuali ostruzioni e circuito primario.

Attenzione: il codice 125 non significa automaticamente “pompa guasta”.

La caldaia non si accende? Guarda i codici 128, 133, 134 e 384

I codici relativi alla fiamma e alla combustione devono essere interpretati con particolare attenzione.

128 – perdita della fiamma

La fiamma viene persa durante il funzionamento o non viene correttamente mantenuta.

133 – mancata accensione

Questo è uno dei codici più importanti della Baxi Duo-Tec Compact 24 GA.

Il codice 133 indica la mancata accensione dopo i tentativi previsti dalla caldaia.

Prima di richiedere assistenza puoi verificare:

• che il gas sia disponibile;
• che il rubinetto gas sia aperto;
• che la caldaia sia alimentata elettricamente.

Se 133 ritorna, il tecnico potrà controllare sistema di accensione, rilevazione della fiamma, valvola gas e collegamenti.

134 – valvola gas bloccata

È un'anomalia che interessa direttamente la valvola gas e richiede una diagnosi tecnica.

384 – presenza anomala di fiamma

Il sistema rileva una condizione anomala relativa alla presenza della fiamma.

Gli interventi su gas e combustione devono essere affidati a personale qualificato.

E01 sulla Baxi Duo-Tec Compact 24 GA?

Qui è importante evitare una confusione frequente.

Nella tabella anomalie della Duo-Tec Compact non viene utilizzato E01 come codice principale della mancata accensione.

Per questa gamma il codice da considerare è 133.

Questo è il motivo per cui non bisogna applicare automaticamente alla Duo-Tec Compact le tabelle dei codici errore appartenenti ad altre caldaie Baxi.

Errori delle sonde: 10, 20, 28, 40 e 321

La Duo-Tec Compact utilizza diverse sonde per controllare temperature e funzionamento.

I principali codici sono:

10 – sonda esterna
20 – sonda NTC di mandata
28 – sonda NTC fumi
40 – sonda NTC di ritorno
321 – sonda NTC sanitario

Quando compare uno di questi errori, non significa automaticamente che la sonda debba essere sostituita.

Il tecnico può verificare anche:

• cablaggio;
• connettori;
• continuità dei collegamenti;
• valori elettrici del sensore.

Solo dopo il controllo ha senso individuare la sonda Baxi corretta.

Errori del circuito fumi: 28, 53, 92 e 130

Alcuni codici riguardano direttamente il controllo dei prodotti della combustione.

28 – anomalia sonda NTC fumi
53 – condotto fumi ostruito
92 – anomalia fumi durante la calibrazione
130 – sovratemperatura rilevata dalla sonda fumi

Questi errori richiedono particolare attenzione perché coinvolgono il sistema di evacuazione e controllo dei fumi.

Non improvvisare interventi su condotti, ventilazione o combustione.

Errore 160: quando il problema riguarda il ventilatore

Il codice 160 indica un'anomalia di funzionamento del ventilatore.

Il tecnico può verificare:

• ventilatore;
• alimentazione;
• connettori;
• cablaggio;
• comando proveniente dalla scheda elettronica.

Anche in questo caso 160 non significa automaticamente ventilatore da sostituire.

Prima dell'acquisto è necessaria una diagnosi.

Errori elettronici e di comunicazione

Altri codici riguardano invece la gestione elettronica della caldaia.

55 – scheda non configurata

Indica un problema relativo alla configurazione elettronica.

83-84 / 86-87 – comunicazione

Segnalano anomalie nella comunicazione tra scheda elettronica e sistema di controllo.

135 – errore interno scheda elettronica

Richiede una diagnosi dell'elettronica prima di ipotizzare la sostituzione della scheda.

317 e 385 – alimentazione elettrica

Il codice 317 riguarda una frequenza di alimentazione non corretta, mentre 385 segnala una tensione troppo bassa.

Prima di sostituire la scheda bisogna quindi verificare anche la qualità dell'alimentazione elettrica.

I 5 codici da ricordare sulla Duo-Tec Compact 24 GA

Se vuoi una lettura rapida, questi sono tra i codici più significativi:

Questi cinque codici coprono alcune delle anomalie più importanti relative a pressione, circolazione, accensione e combustione.

Come resettare la Baxi Duo-Tec Compact 24 GA

Il reset può essere utilizzato quando il codice visualizzato consente il ripristino manuale.

La procedura corretta deve sempre seguire quanto previsto dal manuale del modello.

Se dopo il reset la caldaia riparte e continua a funzionare normalmente, il blocco potrebbe essere stato occasionale.

Se invece lo stesso codice ritorna, non utilizzare il reset come soluzione continua.

Un errore ricorrente indica che la causa deve essere individuata.

Prima di acquistare un ricambio: fai questi controlli

Uno degli errori più frequenti è acquistare un componente basandosi esclusivamente sul codice visualizzato.

Per esempio:

118 ≠ automaticamente vaso di espansione guasto
125 ≠ automaticamente pompa guasta
133 ≠ automaticamente elettrodo guasto
160 ≠ automaticamente ventilatore guasto

Prima dell'acquisto verifica sempre:

1. modello Baxi Duo-Tec Compact 24 GA;
2. matricola della caldaia;
3. codice errore;
4. diagnosi del componente;
5. codice originale del ricambio;
6. eventuale codice sostitutivo;
7. compatibilità dichiarata.

Ricambi Baxi Duo-Tec Compact 24 GA

Una volta individuato il componente realmente difettoso, puoi cercare il ricambio nella sezione Ricambi caldaie Baxi di Ricambi Caldaie Fast.

Puoi trovare componenti come:

• sonde NTC;
• elettrodi;
• circolatori;
• ventilatori;
• valvole gas;
• schede elettroniche;
• componenti del circuito idraulico.

Se invece vuoi conoscere gli errori delle altre gamme Baxi, consulta la guida Codici errore caldaia Baxi: significato, cause e soluzioni.

Nota di sicurezza: gli interventi su gas, combustione, valvola gas, circuito fumi, elettronica e dispositivi di sicurezza devono essere eseguiti da personale qualificato.
